Dichteplattform
Wir bei Dimensionics Density sehen uns als Experten für die Dichtebestimmung in Fertigungsumgebung. Die Dichteplattform ist dabei mehr als ein System für Ihre Prozessoptimierung. Es ist eine Lösung für mehr Wirtschaftlichkeit in zahlreichen Branchen.
Mehr als Dichtebestimmung
Das System beruht auf dem klassischen archimedischem Prinzip. Dank modernster Technik und der Automation des Verfahrens war es der Firma Dimensionics Density jedoch möglich, eine Plattform zu erschaffen, die die gängigen Probleme der manuellen Dichtebstimmung anhaften. Das breite Spektrum an Anwendungsbereichen hat eine Vielzahl an Modellen hervorgebracht. Was alle Varianten jedoch eint, ist die hohe Zuverlässigkeit, der innovative Grundgedanke und das Maximum an Präzision für das Dimensionics Density steht.
Wir machen Dichte messbar
Dimensionics Density
Die Modelle Im Überblick
Die Vielfältigkeit bei den Anwendungen spiegelt sich auch bei der Varianz der Modelle der Dimensionics Density Plattform wider. Jedes Modell ist für einen Anwendungsfall bzw. eine definierte Prozessgröße optimiert. Sämtliche Systeme können in Absprache mit dem Kunden individuell angepasst werden, um eine optimale Integration in den Fertigungsprozess zu gewährleisten.
![Density M UN.427 Density M UN.427](https://www.dichtewaage.de/hubfs/Density%20M%20UN.427.png)
DIMENSIONICS DENSITY XS
Bauteile pro Messung | 15 |
Taktzeit für eine Messung | ca. 1 min |
Messgenauigkeit | ± 0.005 g/cm³ |
Messungen Dichte < 1 g/cm³ | nein |
Messung komplexer Bauteile | nein |
Anzahl integrierter Waagen | 1 |
Erstellen eigener Messrezepte | eingeschränkt |
Automationsmöglichkeiten | nein |
Staubschutzklasse IP6X | nein |
Modulare Softwarepakete | eingeschränkt |
Kalibriernormal | ja |
DIE ADDITIVE LÖSUNG

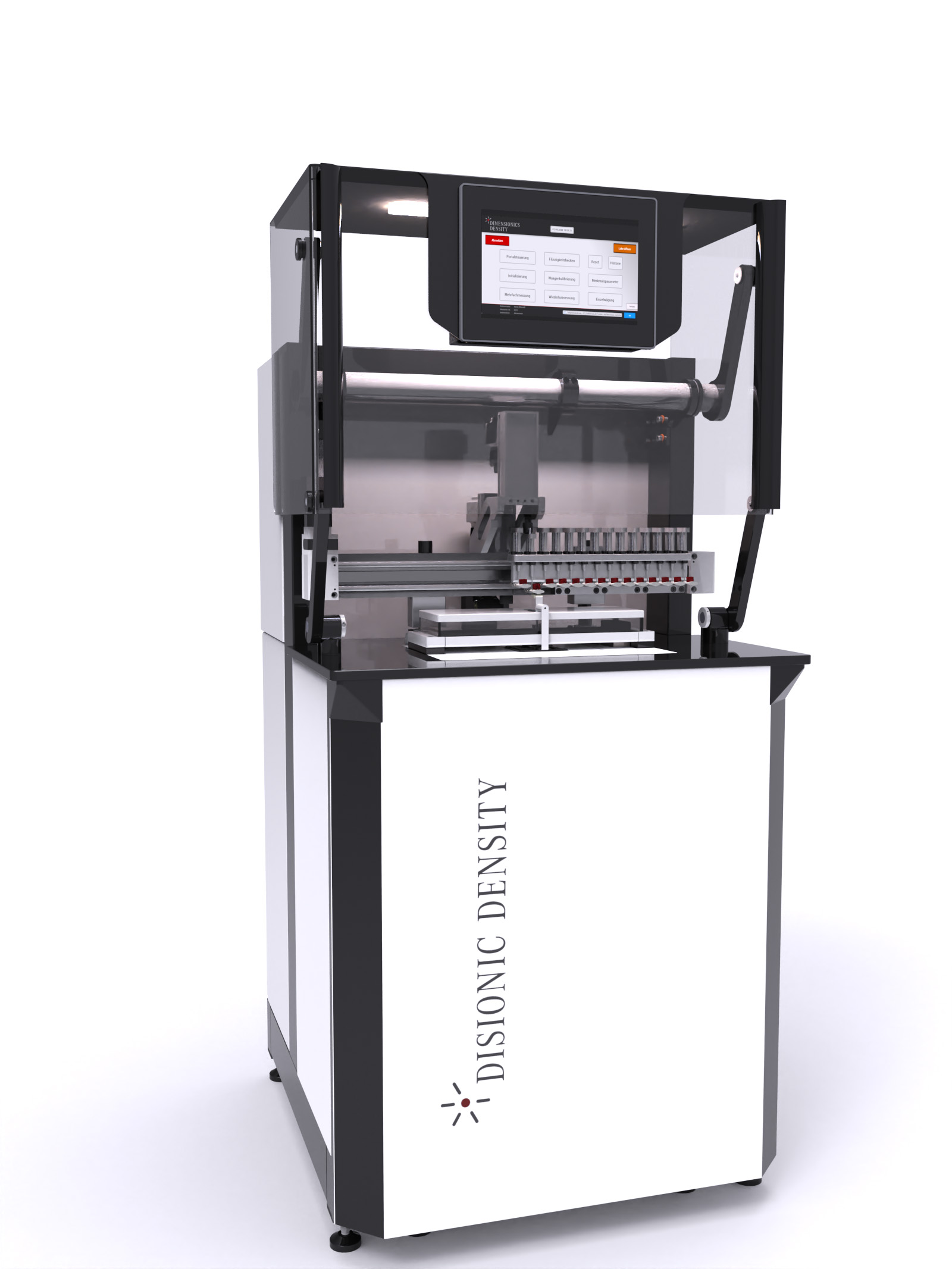

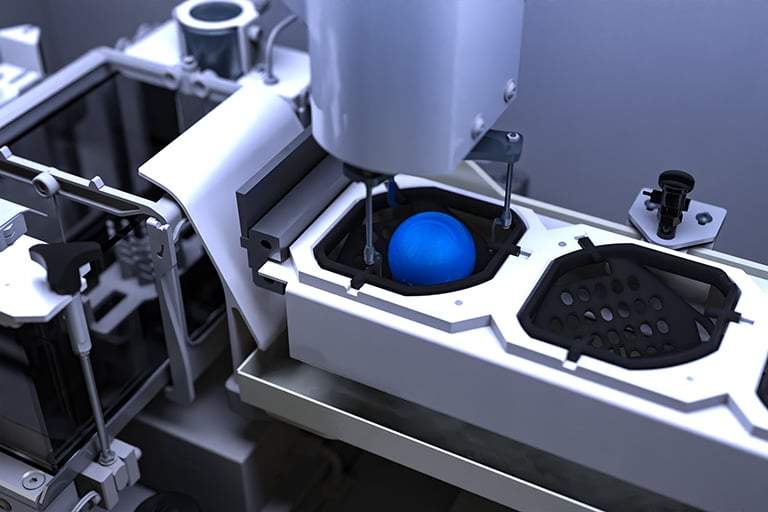

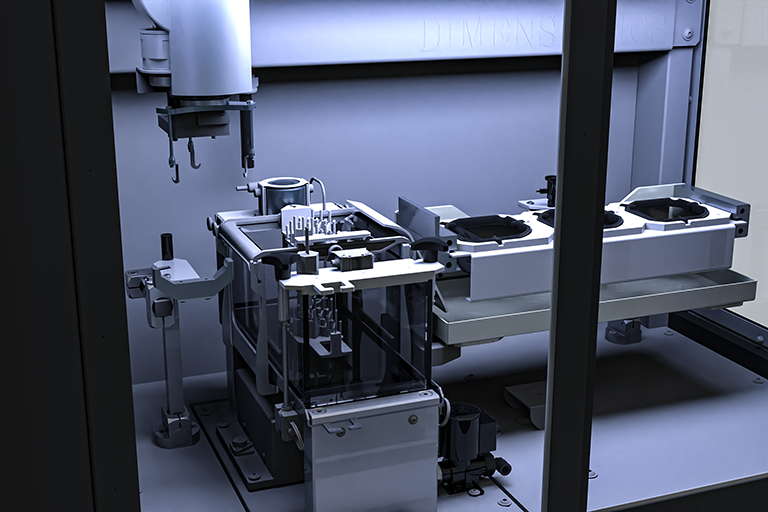

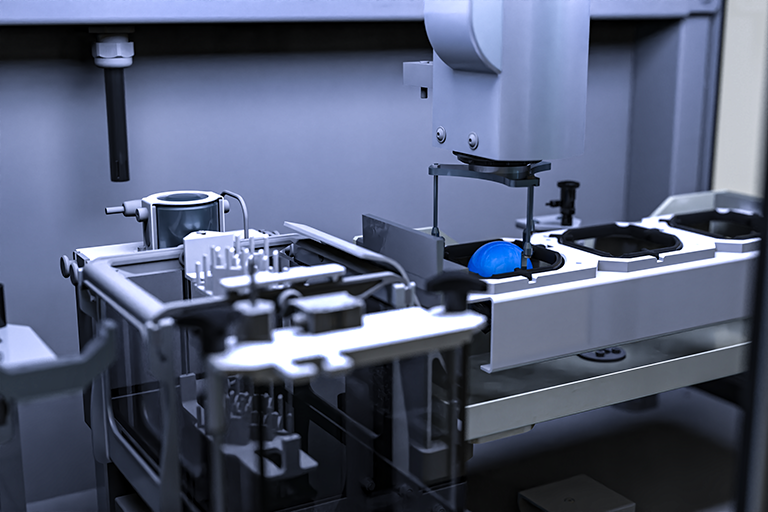

Die DIMENSIONICS DENSITY XS ist das kleinste Modell der Reihe und besticht durch seine kompakte Bauweise und eine hohe Genauigkeit. Um den kleinen Bauraum zu ermöglichen, wurde ein Messsystem entwickelt, bei dem sowohl die Trocken- als auch die Nasswiegung durch eine Waage realisiert wird. Dabei orientiert sich die DIMENSIONICS DENSITY XS am klassischen Aufbau einer Jollyschen Waage.

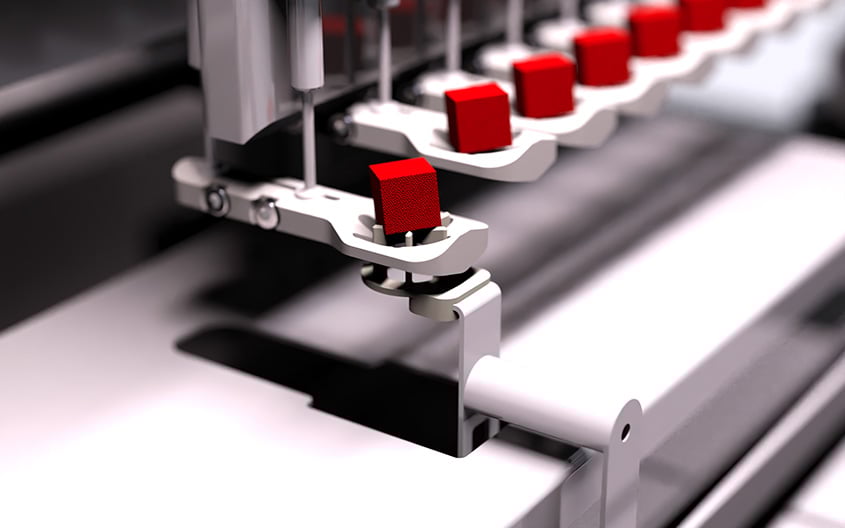

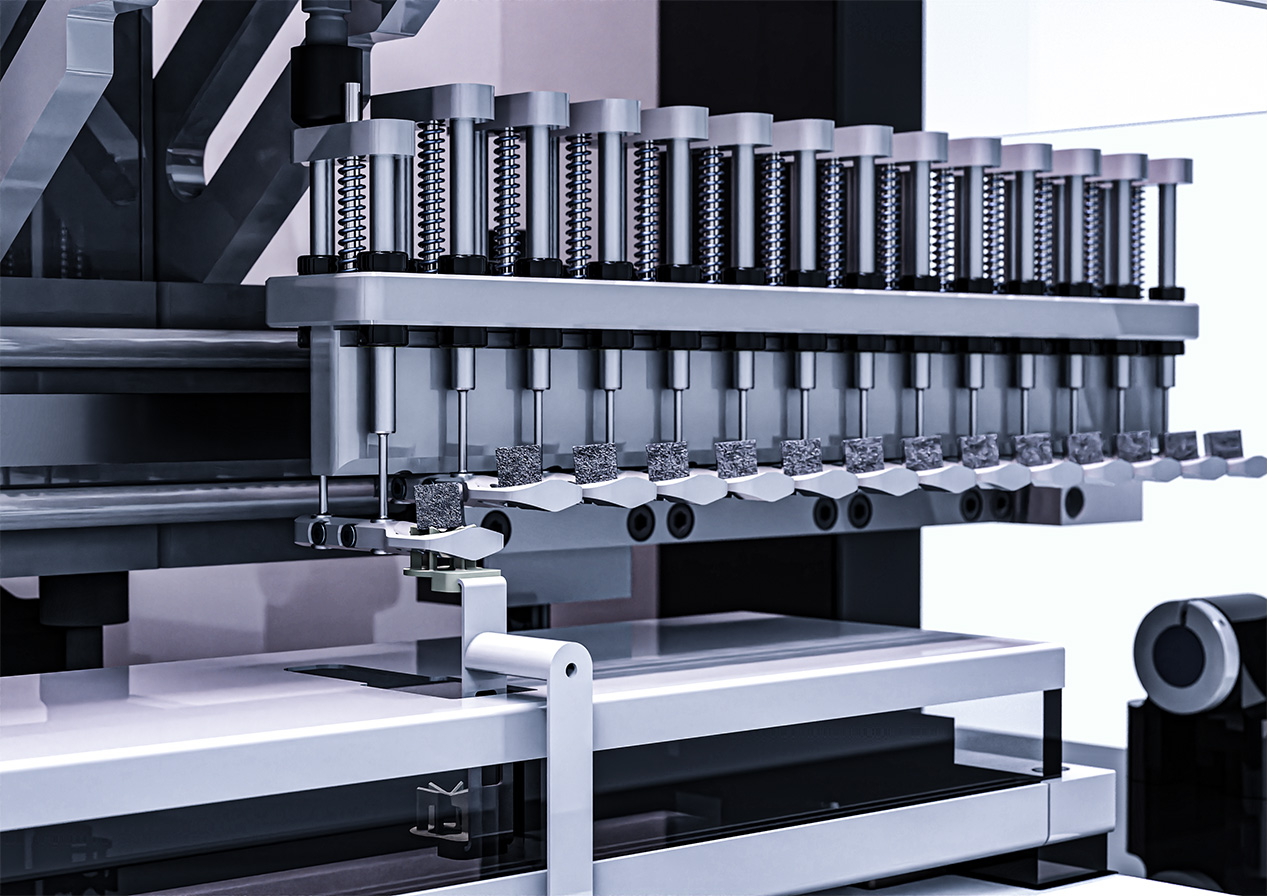

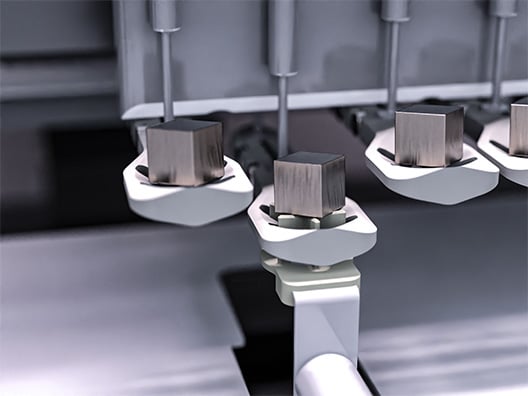

Die DIMENSIONICS DENSITY XS ist für die Vermessung kleinster Bauteile mit regelmäßigen sphärischen und kubischen Formen ausgelegt. Sie bietet nach manueller Bestückung der integrierten Messbatterie die Möglichkeit bis zu 15 Proben vollautomatisiert zu prüfen. Die Messungen werden durch eine 2 Ebenen-Transporteinheit an die Messpositionen gefahren.
Das System bietet eine vollständige Aufbereitung der Messwerte für das QM-System an und kann problemlos an übergeordnete ERP-Systemen gekoppelt werden. Die Erstellung eigener Rezepte erfolgt eingeschränkt im Vergleich zu ihren großen Schwestern.

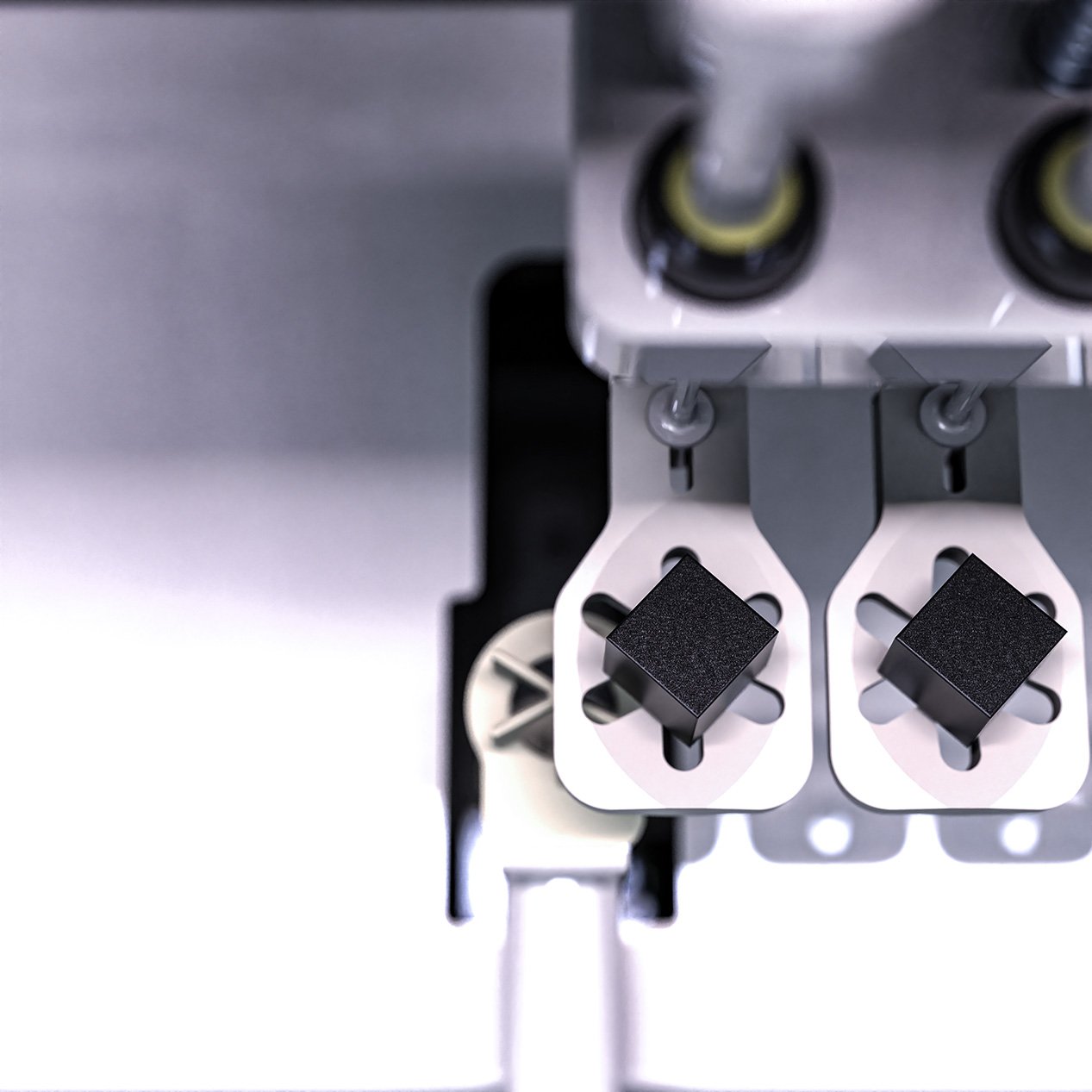

Ideal ist das System für die additive Anwendung zur Untersuchung von mitgedruckten Dichtewürfeln. Diese können schnell und präzise untersucht werden. Die gewonnene Dichte wird mit den hinterlegten Kenndaten verglichen und dank direkter Korrelation wird die Porosität des Bauteils für den Werker berechnet.
![Density M UN.429 Density M UN.429](https://www.dichtewaage.de/hubfs/Density%20M%20UN.429.png)
DIMENSIONICS DENSITY M
Bauteile pro Messung | 4 |
Taktzeit für eine Messung | ca. 1 min |
Messgenauigkeit | ± 0.003 g/cm³ |
Messungen Dichte < 1 g/cm³ | eingeschränkt |
Messung komplexer Bauteile | ja |
Anzahl integrierter Waagen | 2 |
Erstellen eigener Messrezepte | ja |
Automationsmöglichkeiten | nein |
Staubschutzklasse IP6X | ja |
Modulare Softwarepakete | eingeschränkt |
Kalibriernormal | ja |
DAS LABORSYSTEM

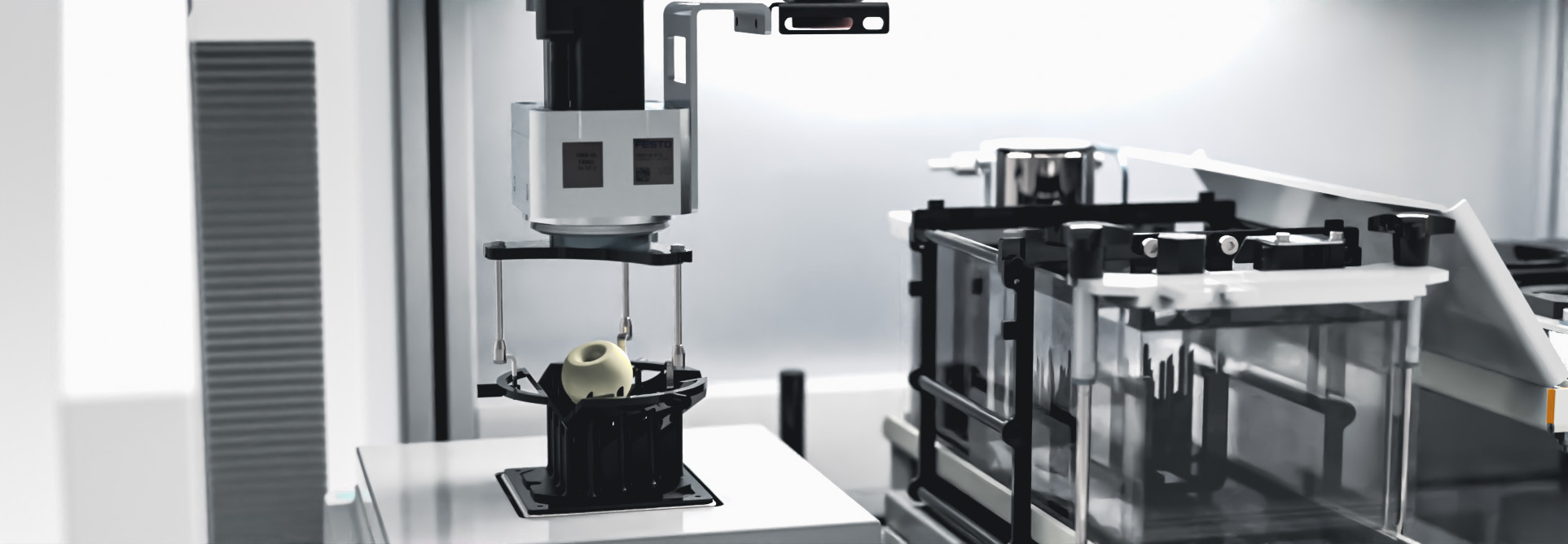

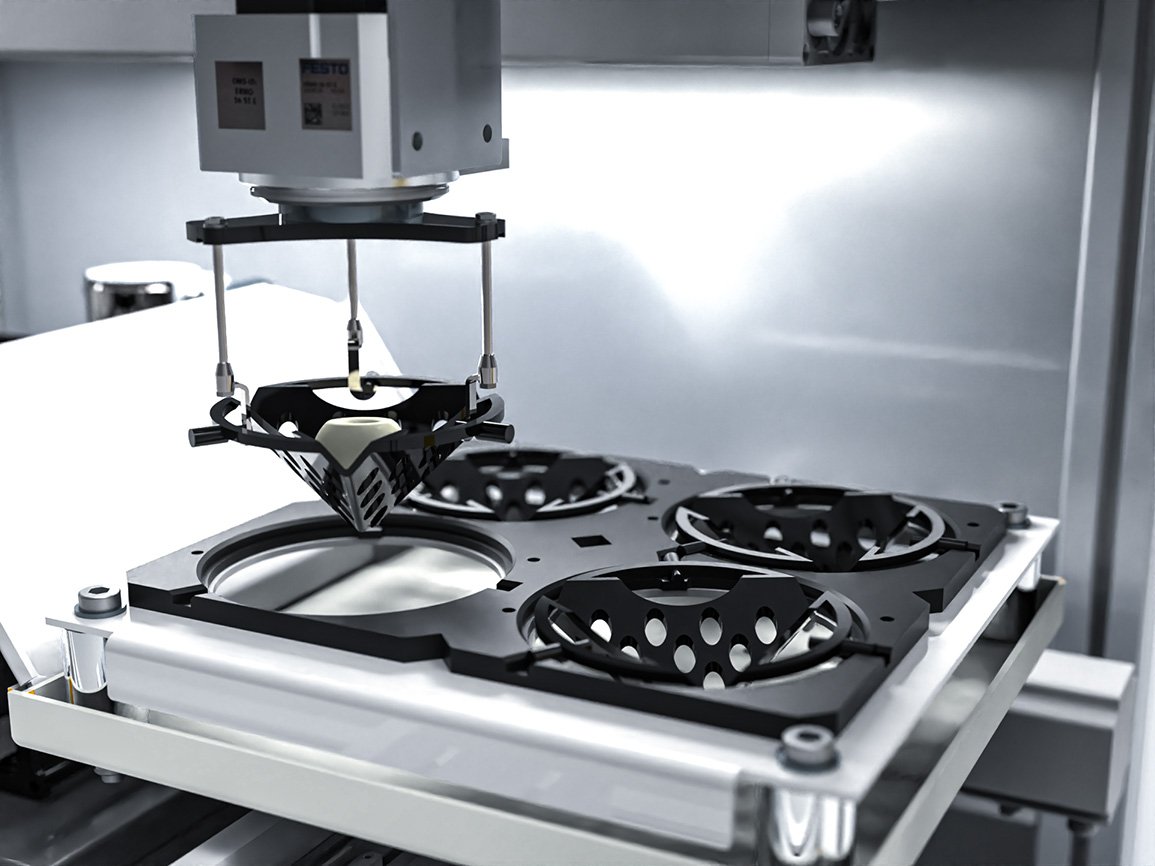

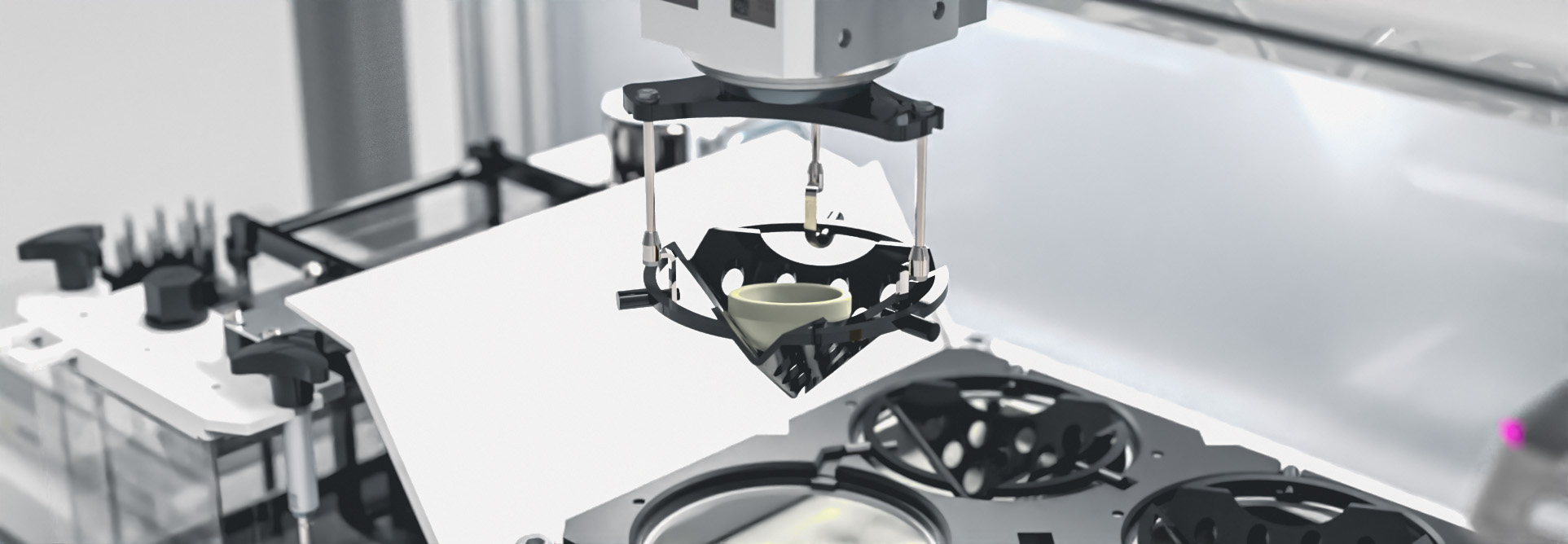

Die DIMENSIONICS DENSITY M ist ausgelegt für die Automation und Unterstützung im Labor. Mit einer Anzahl von 4 Messproben in einem Zyklus ist es für geringere Stückzahlen ausgelegt.
Die niedrige Taktzeit von ca. 1 Minute je Messzyklus und die hohe Präzision gewähren jedoch optimale Einblicke in Ihren Prozess. Ein installierter Tensidkreislauf und andere Komfortfeatures erlauben einen intuitiven Umgang mit dem System. Das integrierte schwenkbare HMI-Panel sorgt im Zusammenspiel mit der benutzerfreundlichen Software dafür, dass Ihre Mitarbeiter mit maximaler Effektivität arbeiten.
Die Modellreihe M wartet mit einer großen Anzahl an integrierten Features auf. Sowohl ein Benutzer- und Rechteverwaltung ist integriert, als auch die Merkmalshistorie, die Ihnen die Kennwerte aufbereitet.
Durch seine geringe Stückzahl und damit verbundene konstruktive Anpassung ist es das schnellste aller Modelle für komplexe Bauteile und kann somit für schnelle Freigaben optimal eingesetzt werden. Die Ergebnisse sind wie beim Modell L rückführbar auf ein staatlich geprüftes Dichtenormal und somit ideal für Unternehmmen die nach ISO 9001 agieren.
Die Modellreihe M ist ein idealer Einstieg in die Qualitätssicherung durch Dichtebestimmung für jedes Unternehmen. Für individuelle Anfragen stehen wir Ihnen gerne beratend zur Seite.
![Density M UN.428 Density M UN.428](https://www.dichtewaage.de/hubfs/Density%20M%20UN.428.png)
DIMENSIONICS DENSITY L
Bauteile pro Messung | 18 (erweiterbar) |
Taktzeit für eine Messung | ca. 1,5 min |
Messgenauigkeit | ± 0.001 g/cm³ |
Messungen Dichte < 1 g/cm³ | ja |
Messung komplexer Bauteile | ja |
Anzahl integrierter Waagen | 2 |
Erstellen eigener Messrezepte | ja |
Automationsmöglichkeiten | ja |
Staubschutzklasse IP6X | ja |
Modulare Softwarepakete | ja |
Kalibriernormal | ja |
DER ALLROUNDER

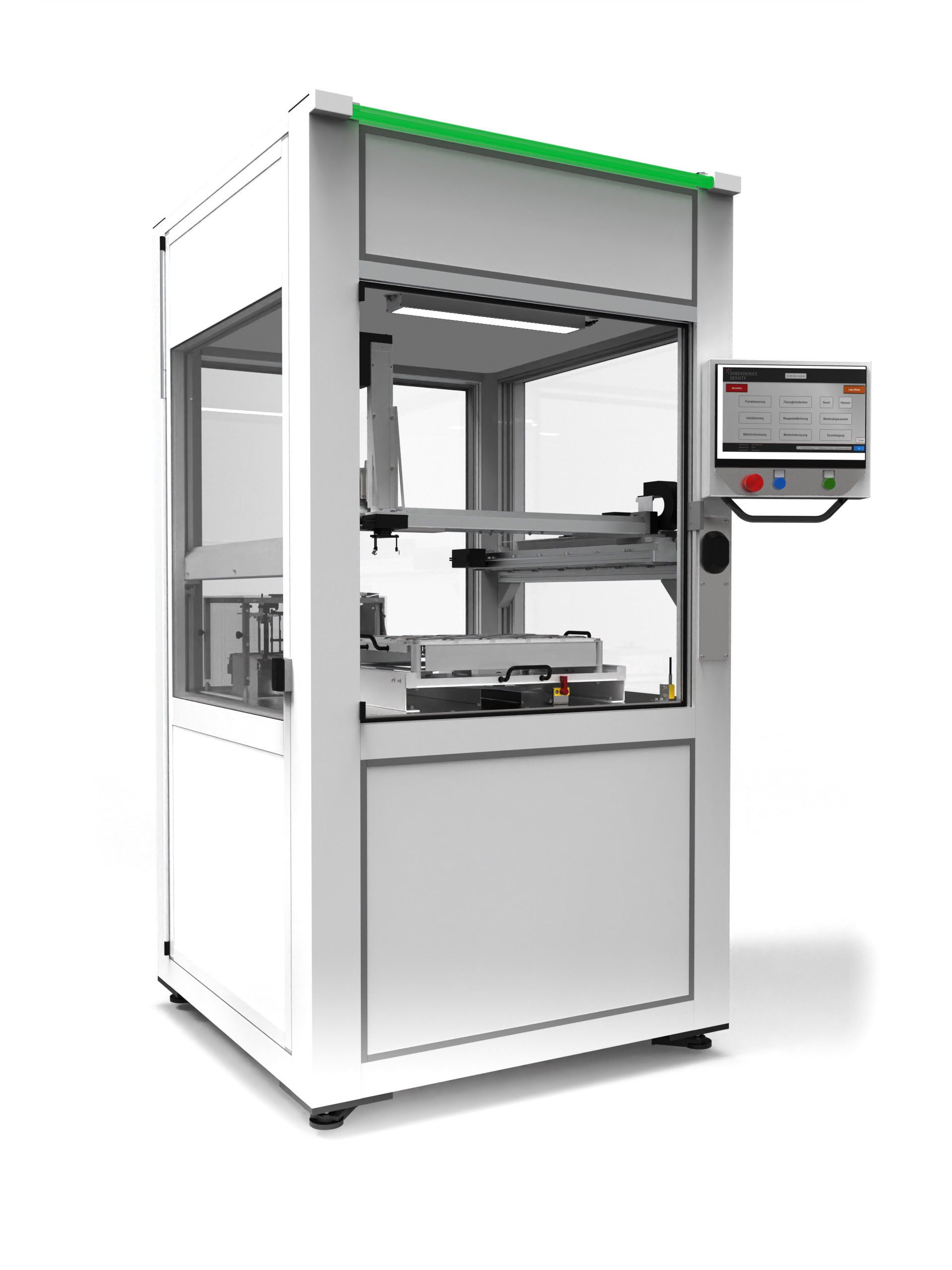

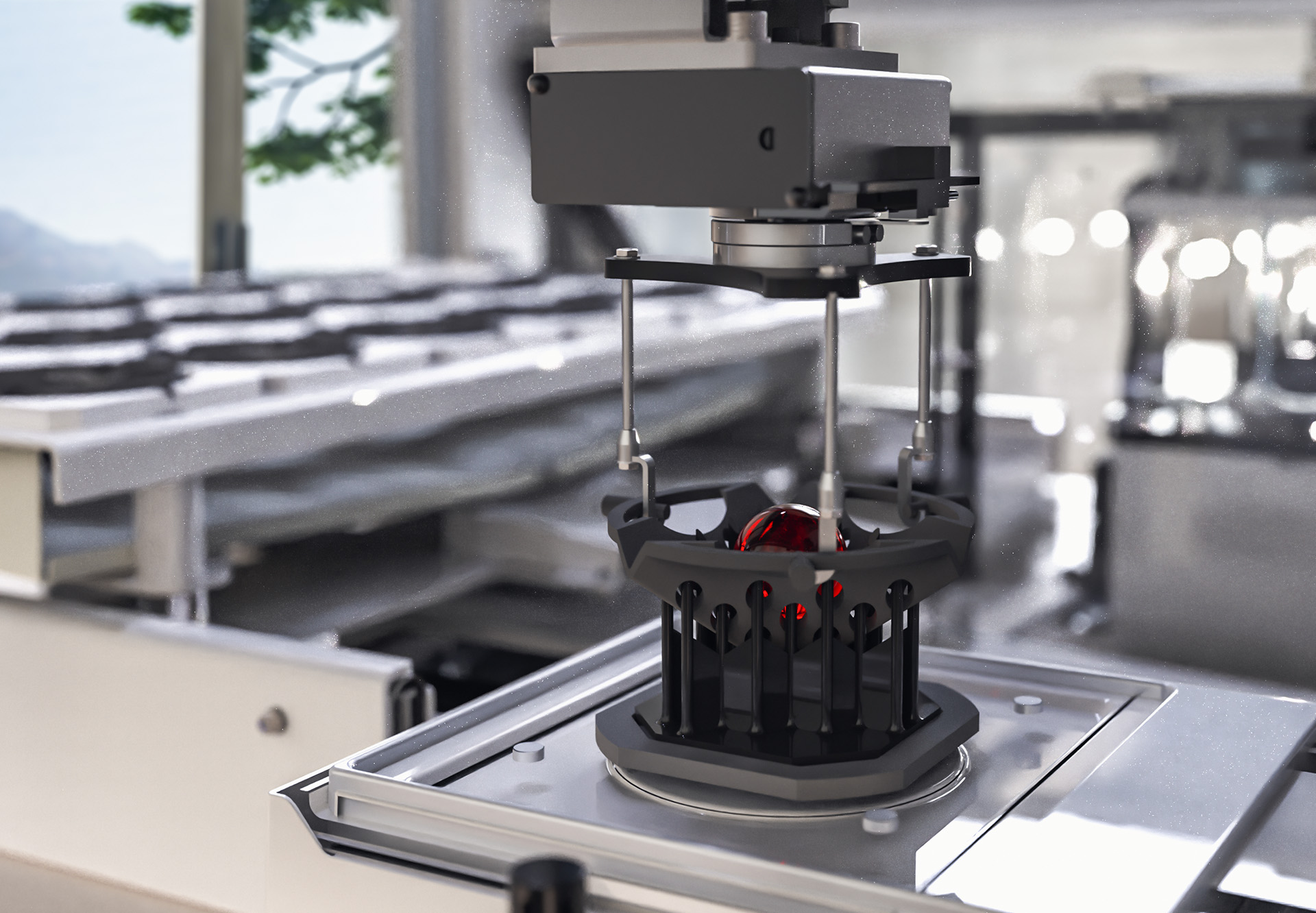

Die DIMENSIONICS DENSITY L ist das Premiumsystem und bietet die volle Prozesskontrolle & Prozessnachverfolgung. Das System kann für die hochgenaue Prüfung hoher Stückzahlen genutzt werden. Standardmäßig bietet die DIMENSIONICS DENSITY L Platz für bis zu 18 Proben. Diese Zahl kann aber auf Kundenwunsch erweitert werden.
Ein vollautomatisierter Tensidkreislauf garantiert einen störungsfreien Betrieb. Die niedrige Taktzeit von unter 2 Minuten je Messzyklus, die hohe Präzision und die Möglichkeit der vollständigen Prozessintegration machen dieses Modell zu einem Premiumprodukt. Als Schutz vor Staub bietet das System einen vollständigen Staubschutz. Die integrierte Sensorik misst sämtlichen relevanten Umweltfaktoren und integriert deren Einflüsse in die Berechnung der Dichtewerte.
Die Modellreihe L wartet mit der größten Anzahl an integrierten Features auf. Die Merkmalshistorie ist grafisch unterlegt und lässt Sie Trends in der Fertigung schneller erkennen. Die Parametrierung der Anlage und Prüfaufträge ist bei allen Anlagen vorhanden, doch bietet die Modellreihe L den größten Umfang.
Das Modell ist für die individuelle Anpassungen der Software ausgelegt und kann auf Kundenwünsche ausgelegt werden. Damit bietet sie die maximale Anpassungsfähigkeit aller Modelle an Ihren Prozess.

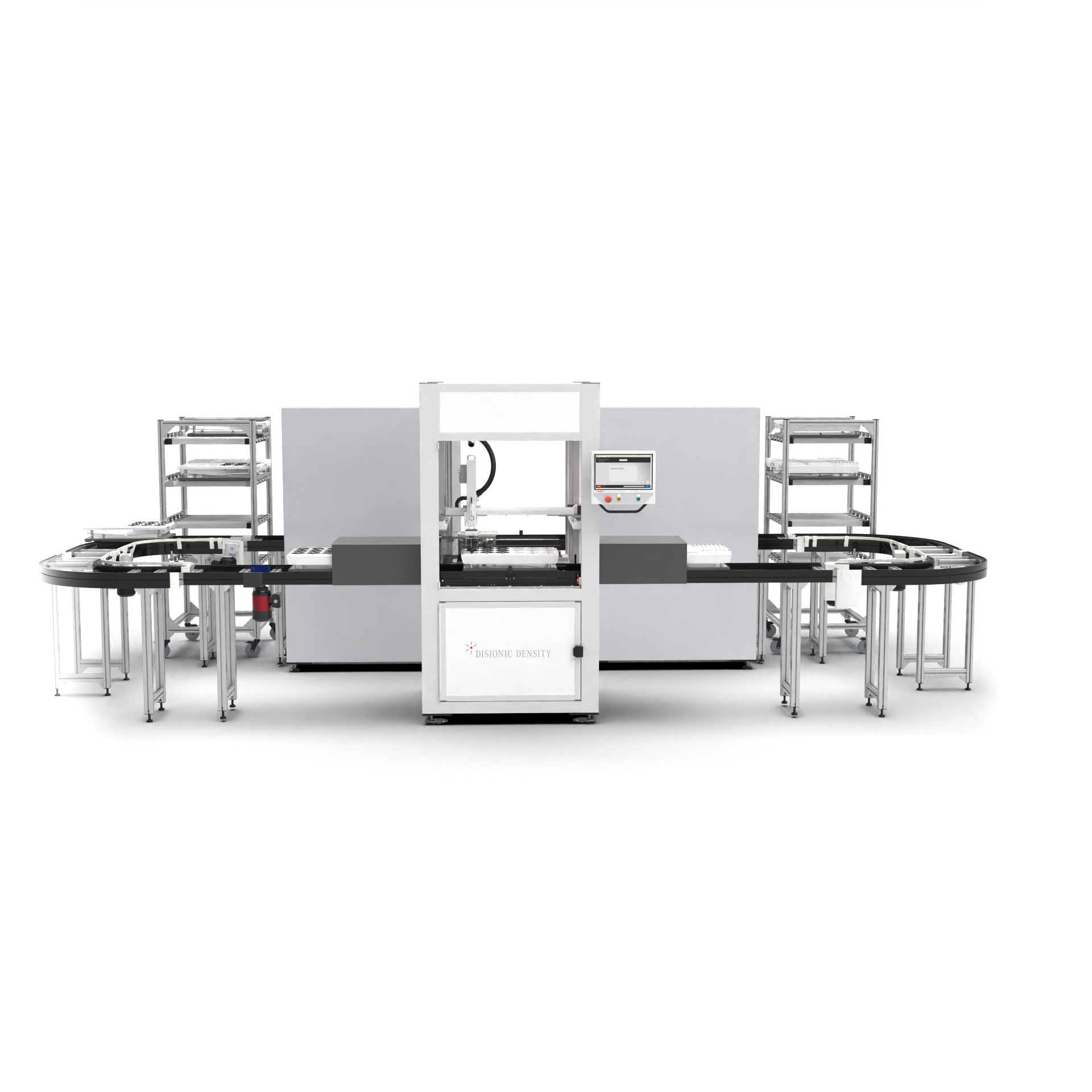

Zusätzlich bietet das Modell L die Möglichkeit der vollständigen Automatisierung hinsichtlich vorhergehender Prozesse, wie z.B. die Bestückung der Bauteilträger, Trocknungsstationen oder Segmentierungsanlagen. Für individuelle Anfragen stehen wir Ihnen gerne beratend zur Seite.
Erweiterungsmöglichkeiten
Wir gehen über die einfache Dichtebestimmung hinaus und bieten ganzheitliche Lösungen. Egal ob modulare Erweiterungen ( Benetzung der Bauteile) oder Prozessintegration (Fertigungsstraße) wir unterstützen, entwicklen und bauen Ihre Lösung.
