Präzise & rückführbare Messergebnisse
Wiederholgenaue und rückführbare Gründichte (bis zu 0,001 g/cm³)
DIMENSIONICS DENSITY
Dichtemessung gespritzter Bauteile vom Grünling bis zum gesinterten Produkt
DICHTEBESTIMMUNG direkt in der Fertigung
Die Dichtebestimmung erfolgt mit einer Genauigkeit von bis zu 0,001 g/cm³. Erreicht wird dies durch die Kombination des bewährten archimedischen Prinzips mit modernster Automatisierungstechnik und laborüblichen Präzisionswaagen.

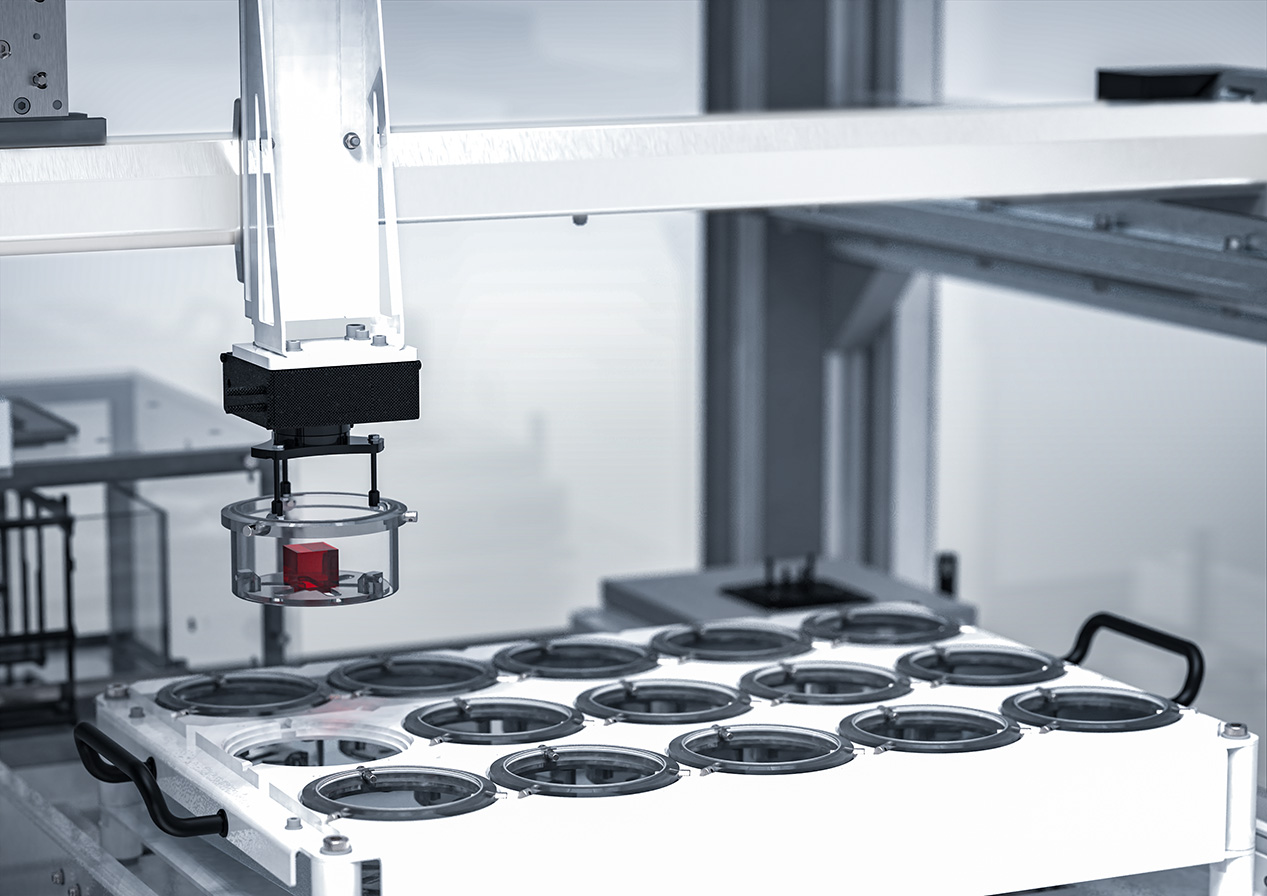

Der Messvorgang erfolgt vollautomatisch, nachdem die Proben in die universellen Bauteilträger eingelegt worden sind. Das System sammelt während des Messvorgangs sämtliche Umgebungsfaktoren, die für die Dichtebestimmung berücksichtigt werden müssen. Dadurch können Genauigkeiten bei der Dichtebestimmung erreicht werden, die in einer industriellen Produktionsumgebung in der Regel nicht realisierbar sind.

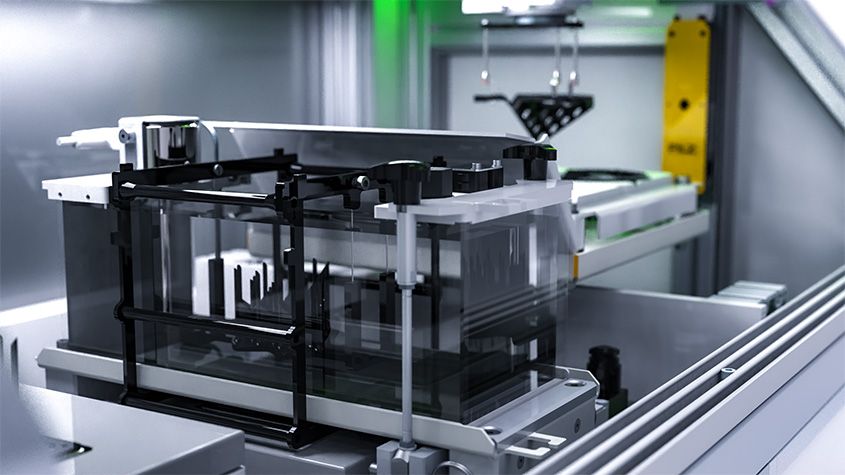

Die Dichte des Prüfobjekts wird durch Wägung in zwei verschiedenen Medien bestimmt. Die erste Messung erfolgt in der Regel an der Luft, die zweite Messung in einem definierten flüssigen Medium mit bekannter Dichte.
Gründichtenbestimmung automatisiert

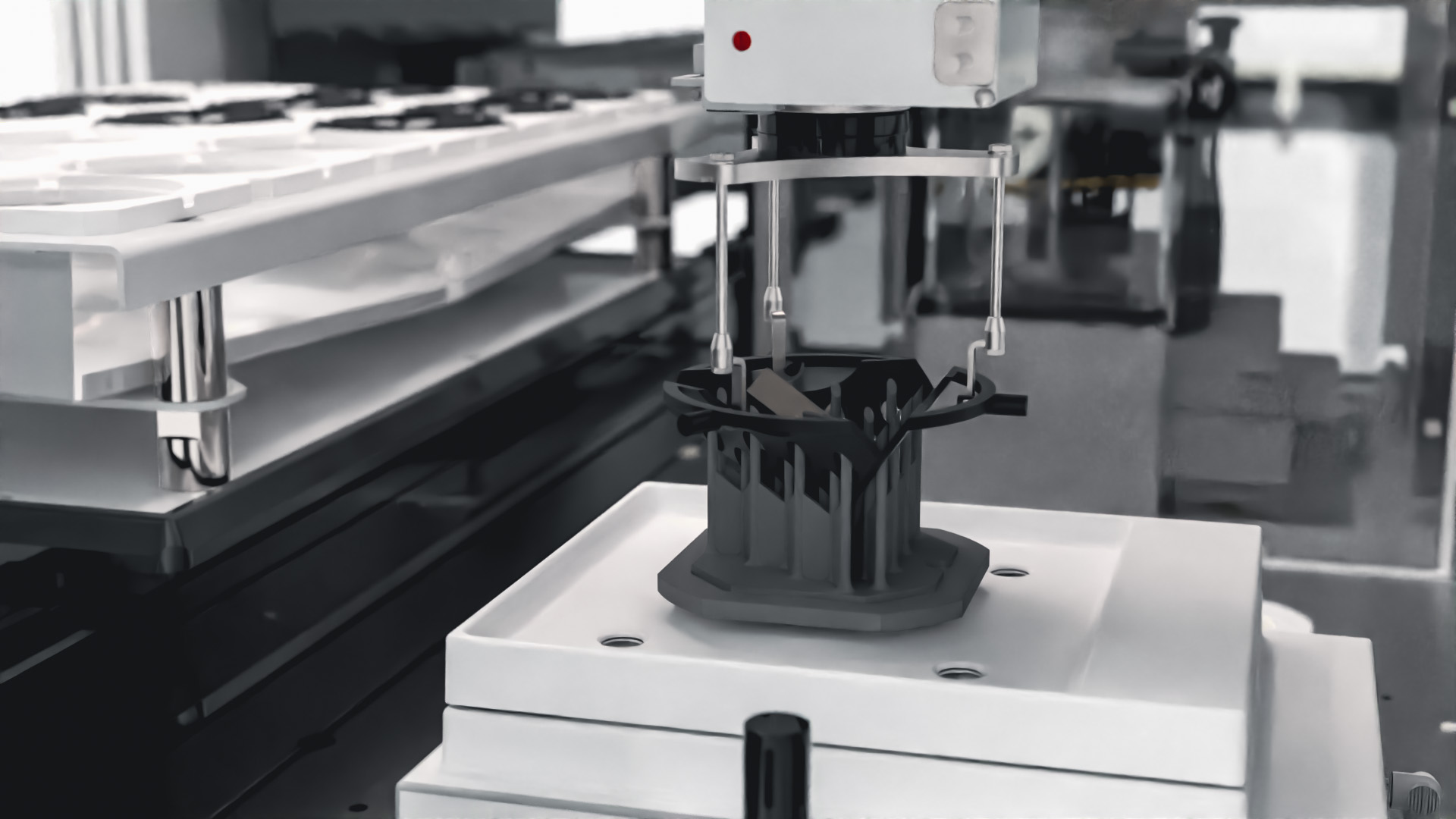

Entscheidend für die Genauigkeit des Ergebnisses ist die Positionierung auf der Waage. Abweichungen vom Massenschwerpunkt und daraus resultierende außermittige Messungen des Bauteils führen zu starken Abweichungen.

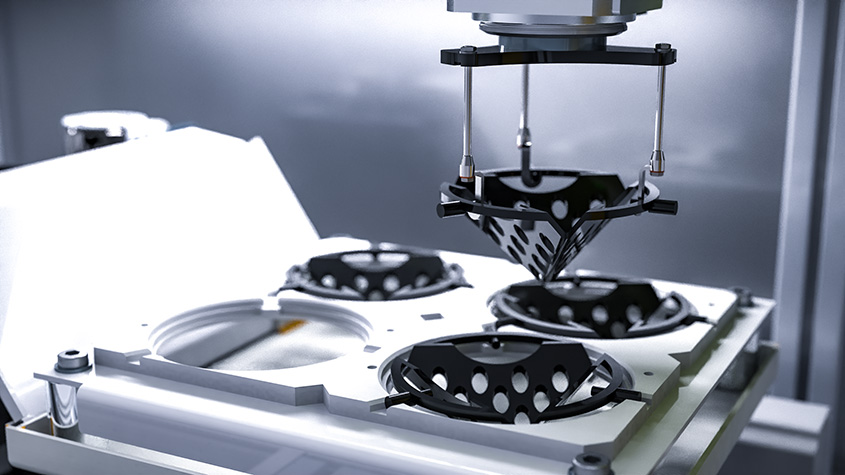

Um diesem Problem entgegenzuwirken und die Wiederholbarkeit der Messungen zu gewährleisten, bietet Dimensionics Density für jeden Bauteiltyp speziell entwickelte Einsätze für die universellen Bauteilträger an. Diese sind an das zu prüfende Werkstück angepasst und können ohne großen Aufwand manuell integriert werden.
Mit einer Zykluszeit von weniger als 2 Minuten pro Bauteil und der Möglichkeit, standardmäßig bis zu 18 Bauteile gleichzeitig in einem Prüfvorgang zu prüfen, bietet die Dichteplattform dem Anwender die Möglichkeit, Fertigungsprozesse zu optimieren und effizienter zu gestalten.
Die Automation des Prozesses ermöglicht es zudem, Bauteile hinsichtlich ihre Dichte zu untersuchen, die durch händische Verfahren keine wiederholgenauen Ergebnisse aufweisen. So können beispielsweise Grünlinge präzise in ihrer Dichte bestimmt werden.
